Laporan

Praktek Crimping Kabel Utp



1.  1. Dasar teori

 Kabel UTP ( Unshielded Twisted Pair ) adalah kabel yang khusus untuk transmisi data, UTP terdiri dari 4 pasang (biru, oranye, hijau, dan coklat) kabel yang dipilih menurut aturan tertentu dan digunakan untuk mentransfer/menerima data.

Kabel UTP atau Unshielded Twisted Pair atau Ethernet Cable atau kita biasa  menyebutnya dengan kabel LAN adalah kabel yang digunakan untuk menghubungkan antar peralatan yang berhubungan dengan computer network (komputer, hub, switch, router). Kabel ini bentuknya seperti kabel telefon, hanya lebih besar. Yang dimaksud dengan kabel UTP adalah hanya kabelnya, sedangkan kepala kabelnya adalah 8 position modular connectors (8PMC) yang biasa disebut RJ-45 (RJ=register jack).

 2.   Alat :  • Tang Crimping



Bahan: • Kabel UTP



            • Konektor


          • Lan Tester

3.  Langkah-Langkah Membuat Lan :

• Kupas bagian ujung kabel UTP, kira-kira 2 cm

• Buka pilinan kabel, kemudian luruskan dan urutkan warna sesuai standart.

• Setelah urutan sesuai standar, potong dan ratakan ujung kabel dengan tang crimping

• Masukkan kabel yang sudah lurus dan sejajar ke dalam konektor RJ-45, dan pastikan semua posisinya sudah benar.

• Lakukan krimping dan tekan hingga semua pin ( kuningan) pada konektor RJ-45 sudah mengigit pada tiap kabel.

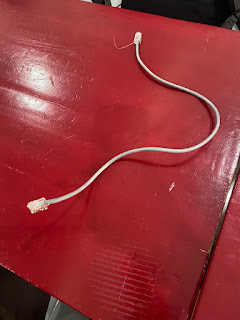

4. HASIL
